概述

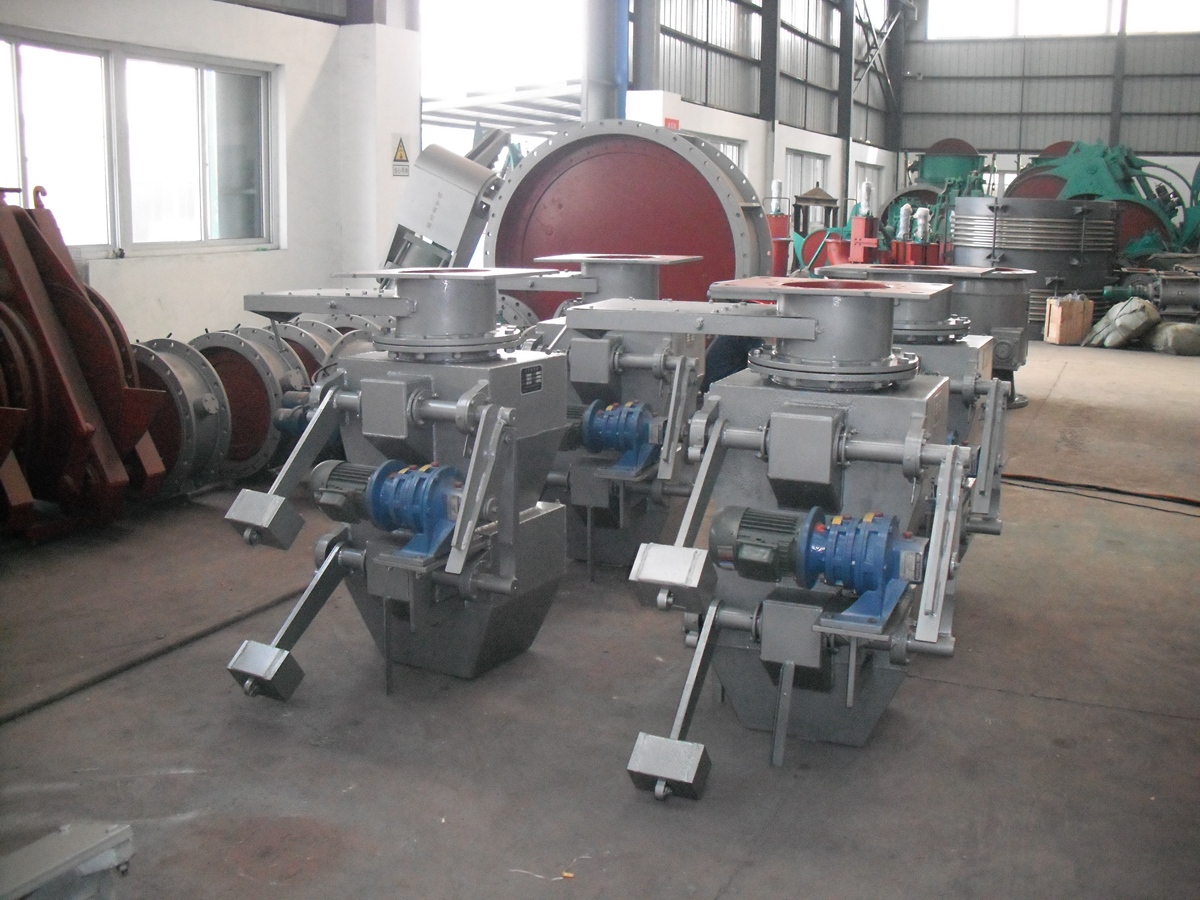

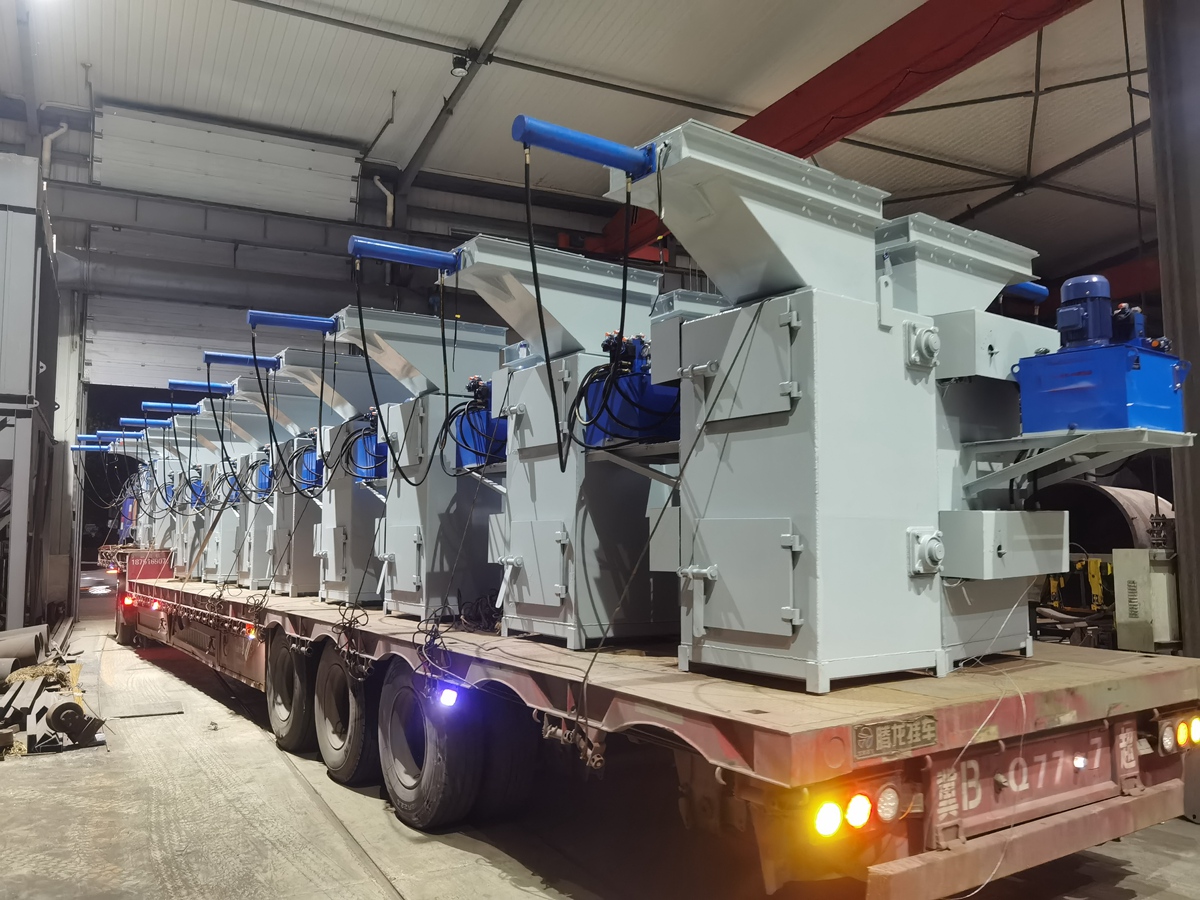

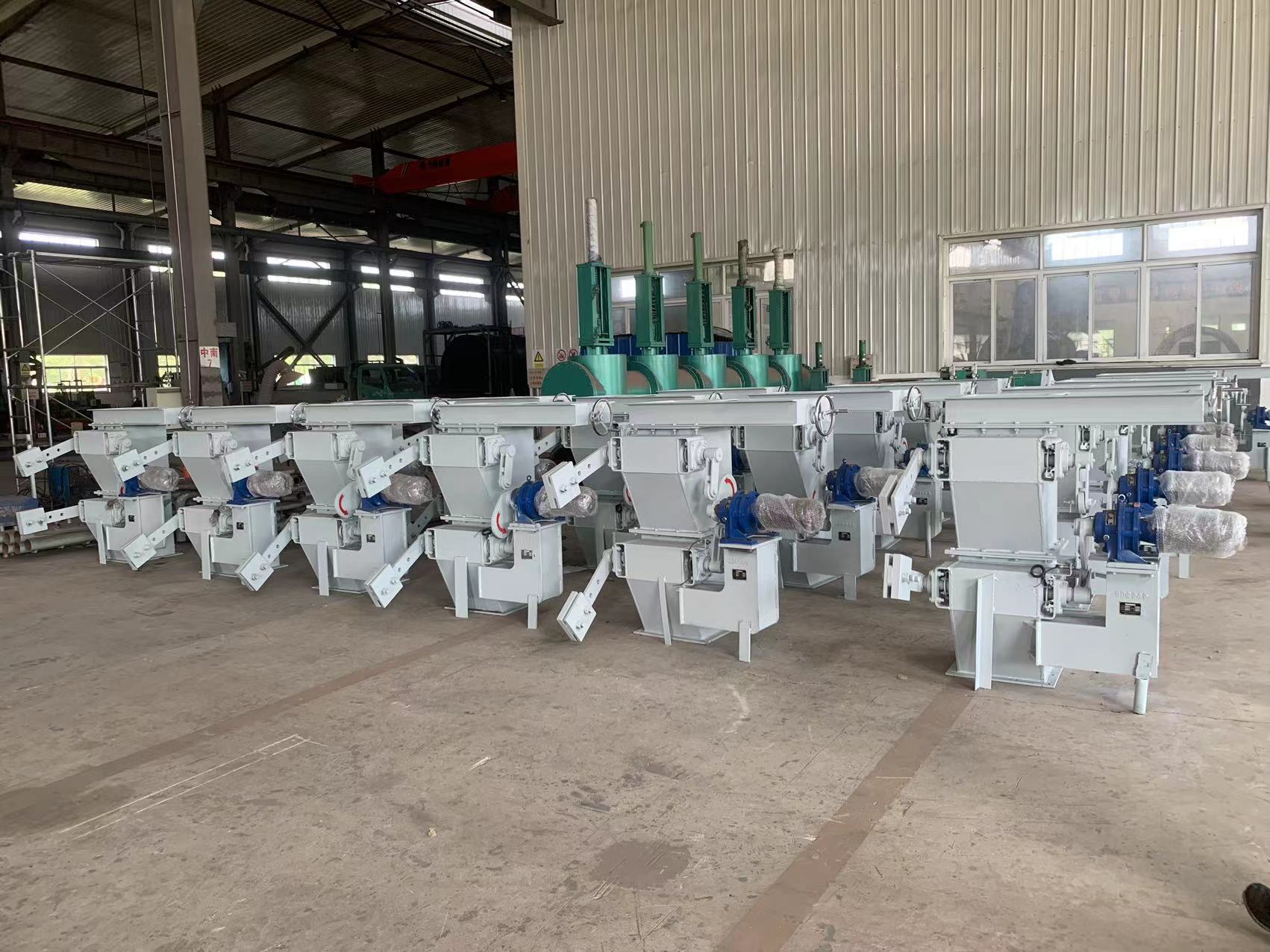

插板式雙層卸灰閥是根據蘑菇頭式、錐形閥等結構的卸灰閥研制的一種結構簡單，設計新穎的更新換代產品?？蓮V泛應用于冶金、礦山、建材、電力、化工等工業生產。
特點
1.集機、電、液、儀于一體，可實現遠程控制、中央調度室監控和微機控制；
2.通電后，自動完成上、下閥之間相互交替工作，確保正壓或負壓卸料的工況下不會泄壓，至設定的卸料量后自動停止，雙閥全部關閉；
3.卸料過程中遇到卡料現象時，能自動排除故障；
4.配用螺旋閘門便于對本閥保護而起到切斷料流的作用；
5.泄露率低，泄漏率≤0.05%；
6.通過調整調節螺釘可調整密封間隙；
7.采用插板結構卡料現象比其他結構卸灰閥的頻率低且不易磨損。
工作原理
本閥為機、電、液、控于一體的卸料裝置，接通電源后，上閥電液推桿自動打開閘板，至限位開關（SQ2)后，停留數秒卸料，然后關閉上閥閘板，至限位開關（SQ1）后轉入下閥工作，下閥電液推桿打開閘板至限位開關（SQ4）后，停留數秒卸料，然后關閉下閥板至限位開關（SQ3）后，轉入上閥工作。如此交替工作，至設定的卸灰量后，自動停止全過程工作。
當運行途中突然遇到卡料時，電液推桿配備的壓力繼電器輸出信號，控制電液推桿迅速打開再關閉，排除卡料缺陷。
