■ 名稱：智能型臥式水過濾器
■ 用途及特點：智能型臥式水過濾器是唐山乾鼎冶金制造有限公司在引進國內外全的基礎上研制和開發的產品之一。具有合理結構、性能可靠、自清洗效果好、維護使用方便等特點，是傳統的過濾器的更新換代產品，廣泛應用于冶金、石油化工、煤炭加工、造紙、電力等行業。
■ 工作原理：待處理的水自進水口流入機體，經網體自出水口流出，水中的雜質沉積在濾網上，設定好反沖洗時間，，時間一到，控制器啟動驅動馬達，通過傳動組件帶動雜質收集器轉動，同時排污口打開，水從出水口進入機體開始反沖洗，吸嘴將雜質吸走，污水通過雜質收集器匯集到排污室中，由排污口排出，反沖洗時間一過，系統返回到初始過濾狀態等待下一次清洗。
■ 過濾網體：高精度不銹鋼網體，滿足高精度、高強度要求。
■ 排污結構：同軸排污專利技術，反沖流速高，阻力小，反洗徹底。
■ 吸污器總成：吸污器總成的作用是將攔截在過濾網體內壁的雜質吸走，在裝配時，該總成與網體進行精密調整，其上的吸嘴組與過濾網體保證精準的最佳間隙，從而保證吸嘴將網體的雜質徹底吸走排出。
■ 型號：QZWS-□/□-□
例：QZWS-250/1.6-0.2表示進出水管通徑為Φ250，公稱壓力為1.6MPa，過濾精度0.2mm,。
■ 技術參數
水處理量 | 工作壓力 | 過濾精度 | 工作溫度 | 電機功率 | 電源電壓 |
＜1100m3/h | 0.2-1.6MPa | 0..04-1.5mm | ＜95℃ | 0.75KW | 380±15v |

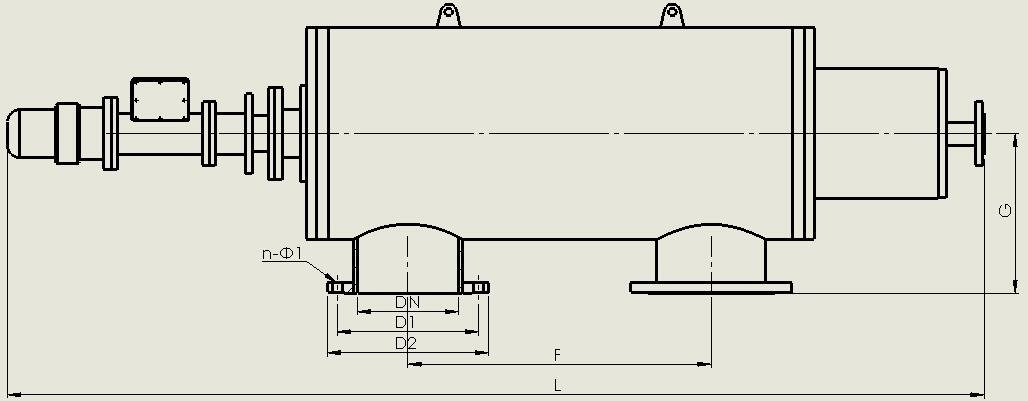

■ 結構示意及尺寸
DN | D1 | D2 | n-Φ1 | F | L | G |
1.0 | 1.6 | 1.0 | 1.6 | 1.0 | 1.6 |
100 | 180 | 180 | 220 | 220 | 8-18 | 8-18 | 570 | 1850 | 290 |
125 | 210 | 210 | 250 | 250 | 8-18 | 8-18 | 570 | 1850 | 290 |
150 | 240 | 240 | 285 | 285 | 8-23 | 8-23 | 570 | 1850 | 290 |
200 | 295 | 295 | 340 | 340 | 8-23 | 12-23 | 760 | 2650 | 360 |
250 | 350 | 355 | 395 | 405 | 12-23 | 12-26 | 760 | 2650 | 360 |
300 | 400 | 410 | 445 | 460 | 12-23 | 12-26 | 760 | 2650 | 360 |
350 | 460 | 470 | 505 | 520 | 16-23 | 16-26 | 950 | 2850 | 520 |
400 | 515 | 525 | 565 | 580 | 16-26 | 16-30 | 1050 | 3050 | 630 |
