■ 產品名稱：液動煤氣放散閥
■ 產品型號：FS743X-2.5
■ 產品描述：
該閥門耐壓較高，通過連桿機構運動啟閉閥門，具有自動開啟卸壓的安全自控功能，綜合性能更好。
■ 產品用途及特性：
適用于高爐爐頂均壓系統，用作爐頂均壓放散閥，采用硬質合金與硅橡膠軟硬雙重密封，且閥板具有自定心功能，密封可靠，閥門關閉時靠介質壓力和液壓缸作用實現密封，閥門開啟后閥板可遠離介質沖刷。
■ 主要性能和參數：
公稱壓力：0.25MPa
適用溫度：200-500℃
適用介質: 煤氣
公稱通徑：DN250-DN800

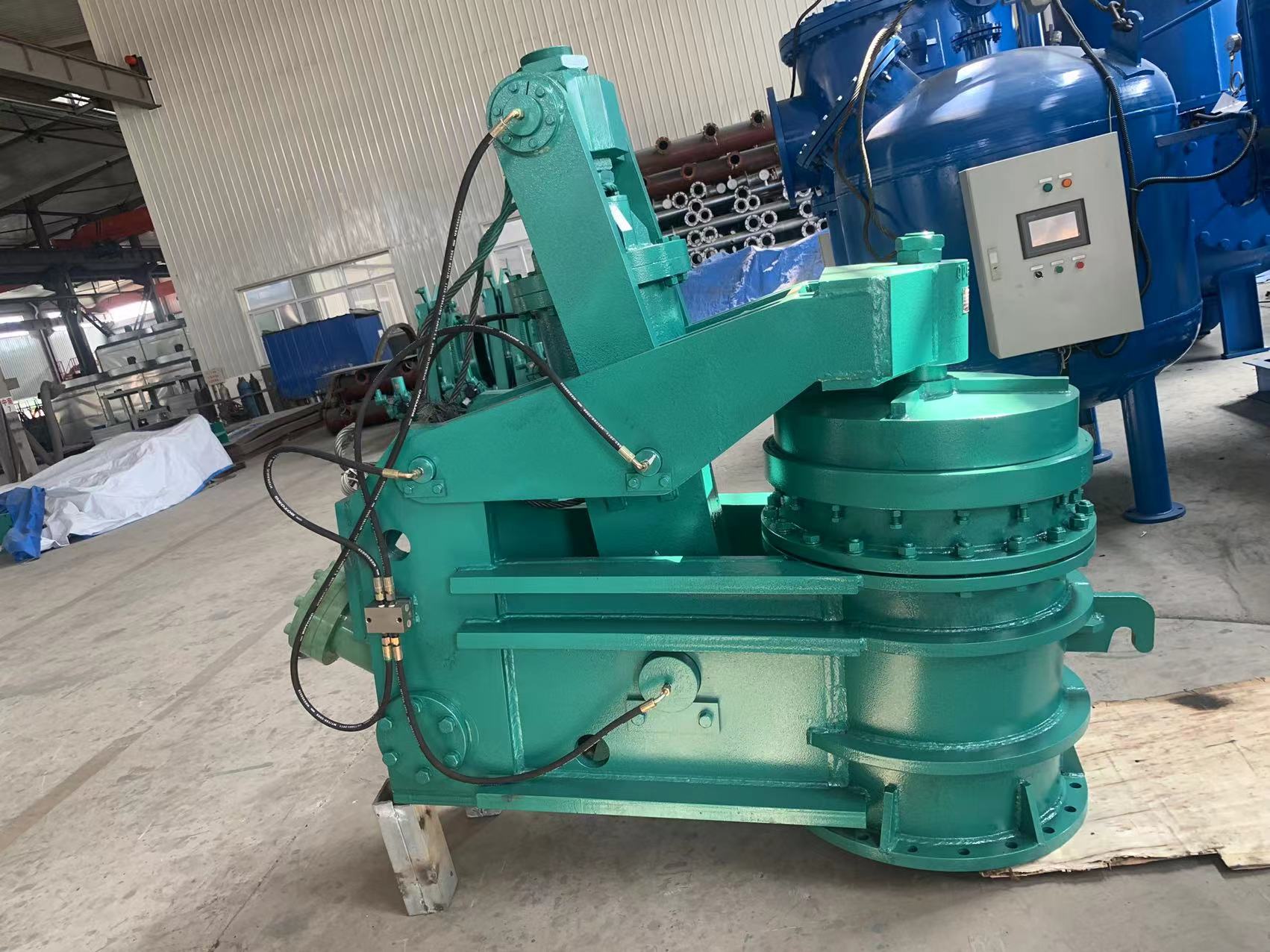

■ 外形圖
■ 結構尺寸
DN | D | D1 | nxd | L1 | L2 | L3 |
250 | 375 | 335 | 12X18 | 1220 | 1300 | 1000 |
400 | 540 | 495 | 16X22 | 1420 | 1500 | 1400 |
550 | 720 | 660 | 16X22 | 2000 | 2100 | 2000 |
600 | 755 | 705 | 20X26 | 2200 | 2320 | 2040 |
650 | 805 | 755 | 20X26 | 2220 | 2350 | 2050 |
800 | 975 | 920 | 24X30 | 2450 | 2500 | 2100 |
